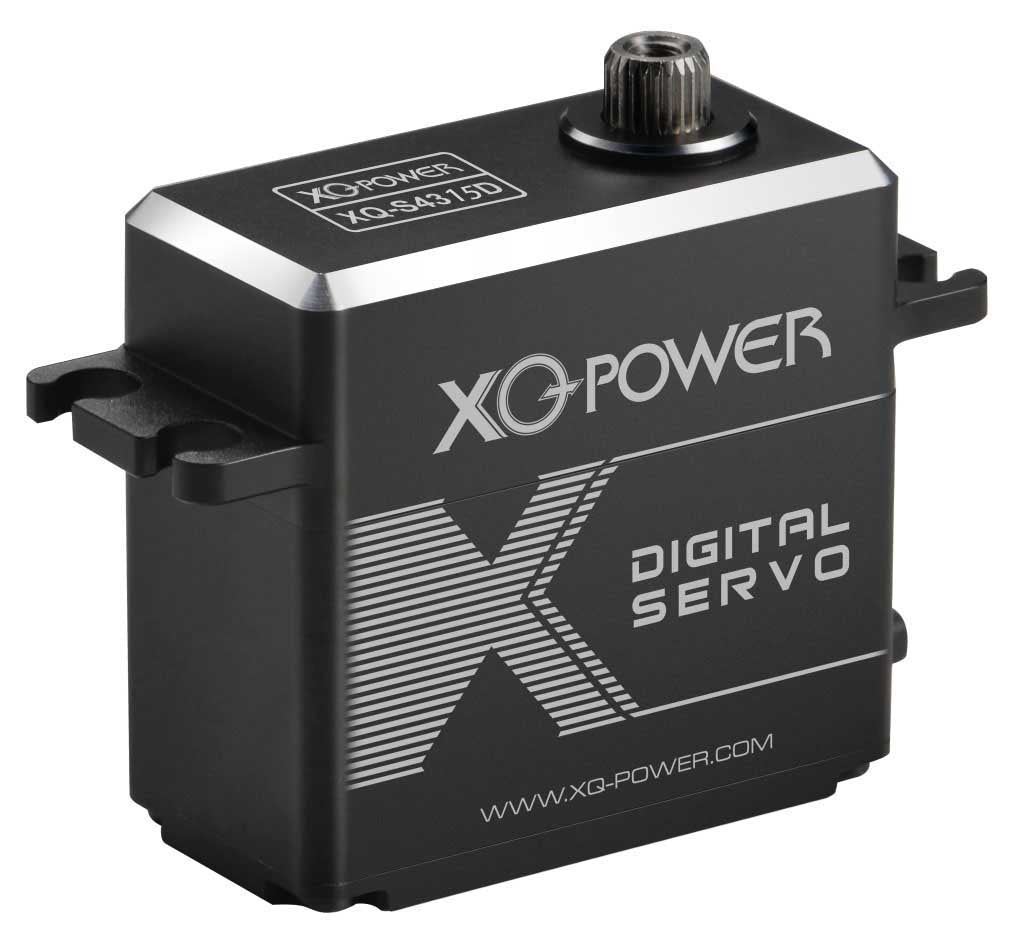

XQ S4315D 4,8-7,2V 15KG
XQ S4315D 4,8-7,2V 15KG
Verfügbarkeit für Abholungen konnte nicht geladen werden
XQ S4315D 4,8-7,2V 15KG
| 1. Anwendbare Umgebungsbedingungen | |||
| Nr. | Merkmal | Spezifikation | |
| 1-1 | Lagertemperaturbereich | -20 °C ~ 70 °C | |
| 1-2 | Betriebstemperaturbereich | -15 °C ~ 60 °C | |
| 2. Standard-Testumgebung | |||
| Nr. | Merkmal | Spezifikation | |
| 2-1 | Temperaturbereich | 25 °C ± 5 °C | |
| 2-2 | Feuchtigkeitsbereich | 65 % ± 10 % | |
| 3. Mechanische Spezifikation | |||
| Nr. | Merkmal | Spezifikation | |
| 3-1 | Abmessungen | A: 40 mm / B: 20 mm / C: 39,4 mm / D: 48,0 mm / E: 10 mm | |
| 3-2 | Gewicht | 73 g (2,58 oz) | |
| 3-3 | Getriebetyp | Metallgetriebe | |
| 3-6 | Drehwinkel | 210° | |
| 3-7 | Lager | 2 Kugellager | |
| 3-8 | Abtriebsrad-Verzahnung | 25T | |
| 3-9 | Hebeltyp | Kunststoff, POM | |
| 3-10 | Gehäuse | Aluminium | |
| 3-11 | Anschlusskabel | 300 mm | |
| 3-12 | Motor | Coreless-Motor | |
| 3-13 | Spritzwasserschutz | Nein | |
| 4. Elektrische Spezifikation | |||
| Nr. | Betriebsspannungsbereich | 4,8 V | 6,0 V |
| 4-1* | Ruhestrom (im Stillstand) | 5 mA | 6,5 mA |
| 4-2* | Leerlaufdrehzahl | 0,09 sek/60° | 0,07 sek/60° |
| 4-3* | Betriebsstrom (Leerlauf) | 200 mA | 240 mA |
| 4-4 | Max. Haltemoment | 13 kg·cm | 15 kg·cm |
| 180,5 oz·in | 208,3 oz·in | ||
| 4-5 | Blockierstrom | 2000 mA | 2500 mA |
| 5. Steuerungsspezifikation | |||
| Nr. | Merkmal | Spezifikation | |
| 5-1 | Steuersignal | Pulsbreitenmodulation (PWM) | |
| 5-2 | Verstärkertyp | Digitaler Regler | |
| 5-3 | Pulsbreitenbereich | 800 ~ 2200 µs | |
| 5-4 | Neutralstellung | 1500 µs | |
| 5-5 | Drehbereich | 110° (bei 900 ~ 2100 µs) | |
| 5-6 | Totband | 2 µs | |
| 5-7 | Drehrichtung | Gegen den Uhrzeigersinn (bei 1000 ~ 2000 µs) | |
| 5-8 | Blockierschutz | Ja | |
